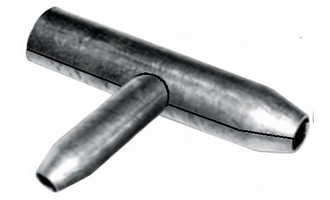

Муфта свинцовая тройниковая МСТ 7х4х4
0
Номенклатурный номер: 120202-00002
Муфты свинцовые типа МСТ предназначены для монтажа на кабелях железнодорожной связи и автоматики.
Варианты монтажа:
- Соединительная тройниковая муфта размещается в месте соединения двух смежных строительных длин магистрального кабеля и подключения ответвительного кабеля.
- Врезная тройниковая муфта устанавливается на магистральном кабеле при подключении к его жилам ответвительного кабеля.
Назначение муфт МСТ:
| Назначение | Стыковые (конденсаторные) и врезные |
| Тип основного кабеля (МКСА) | - |
| Тип основного кабеля (МКБА) | 4х4х1,05 7х4х1,05 4х4х1,05 7х4х1,05 |
| Тип основного кабеля (МКПА) | 4х4х0,9 4х4х1,2 7х4х0,9 7х4х1,2 14х4х0,9 |
| Тип кабеля ответвления (ТЗПА) | 4х4х0,9 4х4х1,2 7х4х0,9 7х4х1,2 14х4х0,9 |
| Тип кабеля ответвления (ТЗА) | 4х4х0,9 4х4х1,2 7х4х0,9 7х4х1,2 12х4х0,9 12х4х1,2 |
| Типоразмер | МСТ 7х4х4 |
| Размер (L), мм | 300 |
| Размер (I), мм | 172 |
| Размер (D), мм | 48 |
| Размер (d), мм | 38 |
| Размер (d1), мм | 35 |
| Размер (d2), мм | 52 |
| Размер (d3), мм | 25 |
| Масса, кг | 1,9 |
